HRE series Máy sấy hấp thụ có sấy nhiệt Kyungwon

HRE series máy sấy hấp thụ có sấy nhiệt Kyungwon là một thiết bị hiện đại được sử dụng rộng rãi trong quá trình sản xuất. THiết bị này có khả năng loại bỏ độ ẩm và các tạp chất khác trong sản phẩm để đảm báo chất lượng và độ tinh khiết.

Thông số kĩ thuật HL Series

Model	Capacity	Moter power	Heater	Absorbant	Port Diameter	Dimension	Weight
	N㎥/min	kW	kW	kg (Per Vessel)	FLG	LxWxH(mm)	kg
HRE200	5.79	2.2	2.7	59.2	2＂	1067x1071x2271	240
HRE275	7.96	3.0	3.7	83.2	2＂	1067x1176x2271	345
HRE350	10.13	3.8	4.7	108.7	2＂	1219x1235x2405	550
HRE475	13.74	5.1	6.4	140.7	2＂	1219x1312x2376	790
HRE600	17.36	6.5	8.1	183.6	2＂	1219x1362x2461	935
HRE900	26.04	9.7	12.1	239.4	3＂	1310x1362x3002	1265
HRE1000	28.93	10.8	13.5	301.4	3＂	1422x1495x3025	1410
HRE1200	34.72	13.0	16.2	361	3＂	1510x1598x3010	1620
HRE1450	41.95	15.6	19.5	436.4	3＂	1510x1648x3025	1880
HRE1710	49.47	18.4	23	506.9	3＂	1510x1778x3027	1960
HRE2010	58.10	21.7	27.1	552.1	4＂	1580x1873x3155	1995
HRE2250	65.03	24.2	30.3	632	4＂	1600x2004x3160	2290
HRE2600	75.14	28.0	35	743.2	4＂	1650x1778x3250	2470
HRE3250	93.93	35.0	43.7	963.5	4＂	1650x2117x3300	3750
HRE4430	128.16	47.8	59.7	1318.8	6＂	1800x2286x3450	3970
HRE5820	168.37	52.8	66	2186	8＂	1720x3420x3818	5275

• Công suất dựa trên nhiệt độ đầu vào là 38 °C, áp suất đầu vào là 6,9bar và điểm sương là -40 °C. Áp suất tối đa là 9,7bar.

• Trọng lượng khô không bao gồm chất hút ẩm.

• Nguồn điện tiêu chuẩn: 380V / 3Ph / 60HZ

• Tất cả các kiểu máy đã được Cơ quan An toàn & Sức khỏe nghề nghiệp Hàn Quốc phê duyệt

Bảng hiệu chỉnh nhiệt độ và áp suất

Inlet Pressure (bar)	Inlet Temperature(℃)
	16	21	27	32	38	43	49
4.1	1.03	1.01	0.99	0.80	0.58	0.43	0.32
4.8	1.10	1.08	1.07	0.94	0.68	0.50	0.37
5.5	1.17	1.15	1.14	1.08	0.79	0.58	0.43
6.2	1.24	1.22	1.20	1.18	0.89	0.66	0.49
6.9	1.30	1.28	1.26	1.24	1.00	0.74	0.55
7.6	1.36	1.34	1.32	1.30	1.11	0.82	0.61
8.3	1.42	1.40	1.38	1.36	1.22	0.90	0.67
9.0	1.48	1.46	1.44	1.42	1.33	0.99	0.74
9.7	1.53	1.51	1.49	1.47	1.44	1.07	0.80
10.3	1.58	1.56	1.54	1.52	1.50	1.16	0.87

Đặc điểm của Dòng sản phẩm HRE (Loại Bộ gia nhiệt bên ngoài)

Khí dùng  sấy tái sinh hạt hút ẩm được lấy từ phần khí khô ở ngõ ra sau đó được làm nóng bằng bộ gia nhiệt bên ngoài gắn liền với bình.

Khí nóng này được sử dụng để tái tạo các bình hấp thụ,giúp tiết kiệm năng lượng, tiết kiệm khí nén dùng sấy tái sinh tối đa.

Tính năng & lợi ích

• Bộ gia nhiệt bên ngoài không có tiếp xúc nhiệt trực tiếp, giúp tăng tuổi thọ của hạt hút ẩm

• Nhiệt độ bên trong bình thấp hơn so với máy sấy không khí loại gia nhiệt bên trong và dễ dàng điều chỉnh điểm sương hơn so với các loại khác.Tất cả các bộ phận đều được làm bằng thép không gỉ, chống mài mòn cao

• Trung tâm điều khiển tự động điện tử (PLC)

Nguyên lý hoạt động

• Không khí ẩm đi vào qua van nạp chảy từ dưới lên trên của bình,chứa hạt hút ẩm, được hút ẩm đến điểm sương -40 °C , và được xả ra ngoài qua van thoát.

• Tại đây, bộ gia nhiệt tái sinh gắn bên ngoài làm nóng một phần không khí khô (lọc khí) và thải nó ra khỏi bình tái sinh, Không khí khô được làm nóng loại bỏ độ ẩm của chất hấp thụ bên trong bình tái sinh.

• Sau khi tái sinh và làm khô chất hấp thụ trong bình tái sinh, không khí ướt được thải ra môi trường thông qua van thoát khí và bầu lọc giảm âm.

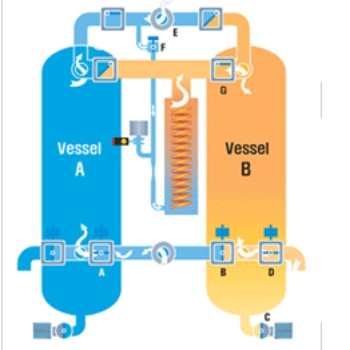

• Sơ đồ dòng chảy cho thấy rằng tháp bên trái đang trong chu kỳ khử ẩm và tháp  bên phải đang trong chu kỳ tái sinh.

• Ngoài ra, bộ gia nhiệt sẽ tự động dừng để bắt đầu chu kỳ làm mát sau khi vượt quá thời gian tái tạo tối thiểu. Sau khi kết thúc chu trình làm lạnh, áp suất được tăng lên và sản phẩm chuyển sang trạng thái chờ cho đến khi quá trình khử ẩm hoàn thành chu trình hút ẩm.
